Zhejiang Hertz Electric Co., Ltd., opgericht in 2014, is een hightech onderneming gespecialiseerd in de ontwikkeling, productie, verkoop en after-sales service, ten dienste van middelgrote en hoogwaardige apparatuurfabrikanten en industriële automatiseringssysteemintegrators. Vertrouwend op hoogwaardige productieapparatuur en een rigoureus testproces, zullen we klanten voorzien van producten zoals laagspannings- en middenspanningsomvormers, softstarters en servobesturingssystemen en oplossingen in aanverwante industrieën. Het bedrijf houdt vast aan het concept van "gebruikers voorzien van de beste producten en diensten" om elke klant te bedienen. Momenteel wordt het voornamelijk gebruikt voor de metallurgie, de chemische industrie, de papierproductie, machines en andere industrieën.
Waarom voor ons kiezen
Professioneel team
Ons team van experts heeft jarenlange ervaring in de branche en wij voorzien onze klanten van de nodige ondersteuning en advies.
Hoogwaardige producten
Onze producten worden vervaardigd volgens de hoogste normen en gebruiken alleen de beste materialen. Wij zorgen ervoor dat onze producten betrouwbaar, veilig en duurzaam zijn.
24 uur onlineservice
De 400-hotline is 24 uur per dag geopend. Fax, e-mail, QQ en telefoon zijn allround en multi-channel om problemen van klanten te accepteren. Het technisch personeel staat 24 uur per dag klaar om problemen van klanten te beantwoorden.
One-stop-oplossing
Tijdig technische ondersteuning bieden bij het hele proces van inspectie, installatie, inbedrijfstelling, acceptatie, prestatie-acceptatietest, bediening, onderhoud en andere overeenkomstige technische begeleiding en technische training met betrekking tot contractproducten.

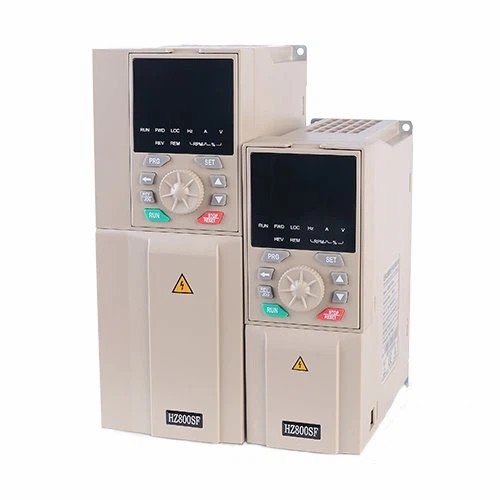

Onze Variable Frequency Drive (VFD), ontworpen voor nauwkeurige motorregeling, is een veelzijdige oplossing gericht op het verbeteren van de energie-efficiëntie en operationele prestaties.
De inverteraandrijving maakt nauwkeurige controle over het motortoerental mogelijk, wat resulteert in een lager energieverbruik en lagere bedrijfskosten, waardoor het een milieuvriendelijke keuze is voor bedrijven.
Frequentieaandrijving voor driefasige motor
Hoogwaardig materiaal en eersteklas technologie. Krachtige functie, continu variabele transmissie. Regelmatig uiterlijk, klein en mooi. Handige bediening en intuïtief digitaal display.
Dit type VFD wordt vaak gebruikt in residentiële en kleine commerciële omgevingen, omdat het geschikt is voor motoren die op 120V werken en geen hoog uitgangsvermogen vereisen.
We geven elk afzonderlijk segment een 220V-ingang en drie segmenten een 220V-ingang. Bij gebruik voor eenfase kan elk ander segment als reservelijn worden gebruikt.
Het gebruik van een frequentieomzettingsapparaat, een airconditioningsysteem van een koelpomp, een koudwaterpomp en een ventilator is een zeer goede energiebesparende technologie.
3,7 kW variabele frequentieaandrijving. Dit is een 24V 150W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde haakse versnellingsbak met 10:1 spiebaan brengt snelheid en koppel op 300.
5,5 kW variabele frequentieaandrijving. Dit is een 24V 150W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde 5:1 tandwielkast brengt snelheid en koppel naar 600 tpm en 1,95 Nm (276,14.
Frequentieomvormer is een AC-sterktemachine die de geleverde elektriciteit omzet in verschillende frequenties. Eind jaren tachtig begon China frequentieomvormers te gebruiken.
Wat is VFD-aandrijving met variabele frequentie
Een VFD of frequentieregelaar is een elektronisch apparaat dat wordt gebruikt om een AC-inductiemotor of synchrone motor te besturen. Een VFD regelt het koppel, de snelheid en de richting van de motor, waardoor de motor soepel wordt gestart en versneld tot de gewenste snelheid met een gecontroleerde acceleratiesnelheid. Ook de vertraging wordt gecontroleerd en remmen is als optie leverbaar. Met VFD's kunt u één enkele motor gebruiken voor een verscheidenheid aan processen en omstandigheden die mogelijk verschillende snelheden vereisen.
Voordelen van VFD-aandrijving met variabele frequentie
Verbeterde energie-efficiëntie
Een van de meest overtuigende voordelen van VFD's is hun opmerkelijke vermogen om de energie-efficiëntie te verbeteren, wat op zijn beurt de energiekosten verlaagt. Motoren vormen doorgaans een aanzienlijk deel van het energieverbruik, vooral in industriële omgevingen. VFD's komen te hulp door het motortoerental vakkundig te regelen, vooral wanneer de motor geen volgasvermogen of een consistent tempo nodig heeft.
Beperking van spanningsdaling
Spanningsdalingen, gekenmerkt door kortstondige spanningsdalingen, zijn vaak een plaag in industriële omgevingen en treden vaak op tijdens de activering van aanzienlijke AC-motorleidingen. Deze verzakkingen kunnen schadelijk zijn voor kwetsbare apparatuur zoals computers en sensoren. VFD's omzeilen dit probleem door de motor op nulspanning te starten en deze vanaf daar geleidelijk te verhogen.
Gecontroleerde startstroom
VFD's bieden nog een extra pluim op hun hoed door de opstartstroom effectief te beheren. Ze beschikken over de mogelijkheid om motoren te initiëren bij nulspanning en -frequentie, waardoor niet alleen de slijtage van motoren wordt geminimaliseerd, maar ook hun operationele levensduur wordt verlengd, waardoor de noodzaak voor frequent onderhoud en reparatie wordt verminderd.
Beveiliging van apparatuur
Een ander opmerkelijk aspect van VFD's is hun vermogen om het koppel aan te passen en te beperken, zodat motoren niet buiten hun veilige koppellimieten komen. Deze proactieve maatregel beschermt machines en apparatuur, voorkomt schade en voorkomt mogelijke productieverstoringen.
Precisieprocescontrole
Op het gebied van de industriële productie blijken VFD's van onschatbare waarde voor het optimaliseren van productieprocessen door een nauwkeurig afgestemde controle over de motorsnelheden mogelijk te maken. VFD's kunnen worden geprogrammeerd om motoren op ideale snelheden te laten draaien of te stoppen op vooraf gedefinieerde posities, waarmee ze andere motorbesturingsmethoden in precisie overtreffen. Bovendien kunnen veel VFD's op afstand worden bestuurd, wat meer flexibiliteit biedt.
Ruisonderdrukking
Hoewel dit niet hun primaire doel is, zorgen VFD's ervoor dat het omgevingsgeluid wordt verminderd door motoren op lagere snelheden te laten draaien. Deze functie is vooral voordelig in industriële omgevingen waar lagere omgevingsgeluidsniveaus bijdragen aan betere werkomstandigheden en een soepelere communicatie op de fabrieksvloer. Deze kleine maar significante verbetering zorgt voor een gunstiger werkomgeving.
De VFD werkt door wisselstroom op te nemen met een frequentie van 60 Hz, deze via een gelijkrichtercircuit om te zetten in gelijkstroom (DC) en deze door een DC-bus te sturen om de spanning verder te filteren. Vervolgens bereikt de stroom de omvormer, die pulsen van gelijkstroomenergie creëert die functioneren als wisselstroom. Het pulserende karakter van de output bootst voldoende wisselstroom na om de juiste inductieprocessen te creëren die nodig zijn om de rotor van de motor te laten draaien.
Omdat DC gemakkelijker te regelen is wat betreft spanning en frequentie, kan het gebruik ervan in plaats van echte wisselstroom de VFD in staat stellen de elektrische voeding direct aan te passen. Een reeks transistors, vooral de Insulated Gate, Bipolar Transistor (IGBT), geven handmatige of automatische controle over het uitgangsvermogen en de resulterende EDDY-pompprestaties. Het vermogen van een slibpomp onder zware belasting kan gemakkelijk worden verhoogd en vervolgens weer worden verlaagd nadat een verstopping is verdwenen of de textuur van de slib of het slib dat wordt verpompt, verandert.
Belangrijkste kenmerken van VFD-aandrijving met variabele frequentie
Continue bedrijfsstroom:Dit is de maximale RMS-stroom die de frequentieomvormer veilig kan verwerken onder alle bedrijfsomstandigheden bij een vaste omgevingstemperatuur (doorgaans 40 °C). De sinusgolfstromen bij motorkogelbelasting moeten gelijk zijn aan of kleiner zijn dan deze nominale waarde.
Overbelastingsstroom:Dit is een omgekeerde tijd/stroomwaarde, dat wil zeggen de maximale stroom die de frequentieomvormer gedurende een bepaald tijdsbestek kan produceren. Typische waarden zijn 110% tot 150% overstroom gedurende 1 minuut, afhankelijk van de fabrikant. Hogere stroomwaarden kunnen worden verkregen door de frequentieomvormer te groot te maken. Deze classificatie is erg belangrijk bij het dimensioneren van de frequentieomvormer voor de stromen die de motor nodig heeft voor het losbreekkoppel.
Lijnspanning:Zoals bij elke motorcontroller moet er een bedrijfsspanning worden gespecificeerd. Frequentieregelaars zijn ontworpen om te werken op een bepaalde nominale spanning, zoals 240VAC of 480VAC, met een toegestane spanningsvariatie van plus of min 10%. De meeste motorstarters zullen buiten deze variatie van 10% werken, maar frequentieregelaars zullen dat niet doen en zullen in een beschermende uitschakeling gaan. Voor elke toepassing wordt ten zeerste aanbevolen een geregistreerde spanningsmeting van lijnvermogensafwijkingen uit te voeren.
Soorten VFD-aandrijving met variabele frequentie
Volt/Hertz (V/Hz) Regelt VFD's
Ten eerste hebben we de Volts/Hertz (V/Hz) Control VFD's. Deze VFD's regelen de frequentie van het aan de motor geleverde vermogen. Ze zijn eenvoudig maar zeer effectief en worden in de meeste gangbare toepassingen gebruikt.
Sensorloze vectorbesturing VFD's
Het volgende is de Sensorless Vector Control VFD's. Deze zijn geavanceerder dan de V/Hz-drives. Ze kunnen een constant koppel behouden zonder het gebruik van een feedbacksensor, waardoor ze geschikt zijn voor toepassingen die wat meer precisie vereisen.
Flux Vector Control VFD's
Ten slotte hebben we Flux Vector Control VFD's. Dit is het neusje van de zalm als het gaat om precisiecontrole. Ze bieden een nauwkeurige en snelle regeling van het motortoerental en koppel, ideaal voor complexe en veeleisende toepassingen.
Toepassing van VFD-aandrijving met variabele frequentie
Zwembadfiltratiesystemen
VFD's kunnen worden gebruikt in filtratiesystemen voor binnenzwembaden om de netheid te vergroten. VFD's die worden gebruikt in filtratiesystemen voor binnenzwembaden kunnen helpen het elektriciteitsverbruik te verlagen door het watervolume eenvoudig naar behoefte te variëren. 40% van het energieverbruik van zwembaden is nodig om het water te filteren. Een pomp die gebruik maakt van een VFD kan helpen bij het recyclen van water door het in het filtersysteem te zuigen.
Drukverhogingspompen
Commerciële of grote gebouwen zoals hotels vereisen voldoende hoge waterdruk om alle units, inclusief badkamers en douches, te bereiken met behulp van een drukverhogingspomp. VFD's kunnen een beter alternatief zijn voor drukregelkleppen, omdat ze een betere energiebesparing opleveren en onderhoudskosten elimineren.
HVAC-systemen
VFD's worden al tientallen jaren gebruikt in HVAC-systemen. Traditioneel worden ze gebruikt voor capaciteitsmodulatie, maar de laatste jaren worden ze ook gebruikt voor het balanceren van ventilatoren en pompen, monitoring van apparatuur en het energieverbruik van apparatuur bij piekbelasting. VFD's kunnen de slijtage van componenten van HVAC-systemen helpen verminderen, omdat ze minder energie nodig hebben om een motor te starten, waardoor de spanning van de componenten wordt verminderd.
Productie
In de productie-industrie worden VFD's gebruikt in transportbanden, extruders en diverse machines om nauwkeurige controle over snelheid en koppel te bieden. Dit verbetert de productiekwaliteit, vermindert de slijtage van mechanische onderdelen en verhoogt de energie-efficiëntie.
Water- en afvalwaterzuivering
VFD's zijn cruciaal bij het regelen van de snelheid van pompen in water- en afvalwaterzuiveringsinstallaties. Ze helpen bij het reguleren van de waterstroom en -druk, optimaliseren het energieverbruik en verminderen de mechanische belasting van pompen tijdens het opstarten en werken.
Landbouw
In agrarische toepassingen worden VFD's gebruikt in irrigatiesystemen, graandrogers en ventilatiesystemen in schuren en kassen. Door de motorsnelheden te regelen, optimaliseren VFD's de water- en luchtstroom, verminderen ze het energieverbruik en verbeteren ze de levensduur van apparatuur.
Componenten van VFD-aandrijving met variabele frequentie
Omvormer
De converter, of AC-ingangsgelijkrichter, helpt de wisselspanning om te zetten in gelijkspanning. De converter bestaat uit meerdere diodes die parallel aan elkaar zijn geschakeld en de stroom slechts in één richting laten stromen. De elektriciteit die door de omzetter stroomt, wordt doorlopen totdat deze wordt omgezet in een ruwe gelijkspanning.
DC-verbinding
DC Link is een filtergedeelte dat bestaat uit filterinductoren en condensatoren. Het doel van DC Link is om de gerimpelde gelijkspanning die in de vorige stap uit het gelijkrichtcircuit is verkregen, af te vlakken. De gefilterde uitgang wordt vervolgens naar de ingang van de omvormer gevoerd.
Omvormer
Het doel van de omvormer is om de uitgang van de DC-tussenkring, dat wil zeggen de gefilterde gelijkspanning, weer om te zetten in AC. De omvormer wordt gebruikt om de variabele spanning en variabele frequentie-uitvoer naar de motor te regelen. De omvormer bestaat uit IGBT-schakelaars die paarsgewijs zijn aangesloten om de elektrische stroom te regelen. Dit is meestal verbonden met een logische controller waarmee een operator kan communiceren en de spanning van de motor kan aanpassen. Door het pad van de elektrische stroom te regelen met pulsbreedtemodulatie, kan wisselspanning uit de gelijkstroombron worden geproduceerd.
Gebruikersinterface
Om een optimaal stroomverbruik te bereiken of energie te besparen, is een gebruikersinterface nodig om de VFD te configureren. Een gebruikersinterface is een bedieningspaneel dat is aangesloten op de VFD, waardoor handmatige gebruikersinvoer mogelijk is. Deze variëren van een toetsenbord tot LCD-aanraakschermen. Nieuwere systemen bieden draadloze Bluetooth-bedieningspanelen.
Controlelogica
De door de gebruiker gedefinieerde instelling wordt vervolgens geïnterpreteerd door de besturingslogica. Het is de software die nodig is om de VFD te laten communiceren met de gebruikersinterface en het feedbackapparaat op de motor. De software is meestal gebaseerd op een toestandsdiagram, dat een reeks reeksen volgt voordat een taak van begin tot eind wordt voltooid. Hierdoor kan de VFD volledig geautomatiseerd worden.
Factoren waarmee u rekening moet houden bij het selecteren van een VFD-aandrijving met variabele frequentie
De eerste beslissing die u moet nemen bij het kiezen van een VFD is ervoor zorgen dat de frequentieregelaar de huidige eisen van de motor aankan. Controleer het typeplaatje van de motor voor de vereisten voor de volledige belastingsstroom en zoek vervolgens een frequentieregelaar die minstens zoveel stroom kan leveren. Als u de omvormer voedt met enkelfasige stroom, zorg er dan voor dat u de omvormerspecificaties voor enkelfasig gebruikt. Frequentieregelaars hebben een aanzienlijk lager vermogen voor eenfasige werking.
De grootte van de VFD moet worden gekozen op basis van de maximale motorstroom bij piekvraag en niet op basis van het motorvermogen. Constant starten, stoppen en dynamische belastingen beïnvloeden de elektronica in de VFD veel meer dan het effect dat ze hebben op de lokale voedingsbus en een motorstarter met volledige spanning. Daarom moet piekvraagstroom worden gebruikt.
Kies tussen variabel koppel (VT) en constant koppel (CT) en afzonderlijke vermogens voor elk. Gebruik VT-classificaties voor ventilatoren en pompen of raadpleeg de CT-classificaties voor transportbanden en algemene machinebesturing. Het is belangrijk om het toepassingstype te kennen, omdat de specificaties van de omvormer dienovereenkomstig zijn georganiseerd. Als u niet zeker weet welke u moet gebruiken, is het raadzaam om voor CT te kiezen.
De hoogte waarop u uw VFD gebruikt, heeft ook invloed op de koeling. Naarmate de hoogte toeneemt, wordt de lucht minder dicht. Deze afname van de luchtdichtheid vermindert de koeleigenschappen van de lucht. De meeste VFD's zijn ontworpen om op 100% capaciteit te werken op hoogtes tot 1000 meter. Als u zich op grotere hoogte bevindt, moet de schijf overgedimensioneerd zijn om de afname van de koeling te compenseren.
U wilt de laagste draaggolffrequentie die uw motor aankan. Meestal zal de standaard draaggolffrequentie prima werken, maar als u het hoorbare geluid, de warmtedissipatie of het stroomverbruik wilt verminderen, zorg er dan voor dat u de draaggolffrequentie voor de schijf kunt wijzigen.
Voor het bepalen van de juiste VFD-grootte zijn verschillende berekeningsmethoden nodig om ervoor te zorgen dat de VFD aan de eisen van de motor kan voldoen. De gebruikte basisformule is: VFD-grootte (kW)=Motorvermogen (kW) x servicefactor. De servicefactor varieert doorgaans van 1,1 tot 1,5, wat rekening houdt met onverwachte belastingverhogingen en de betrouwbaarheid garandeert. Als u bijvoorbeeld een motor van 10 kW heeft en u kiest voor een servicefactor van 1,2, dan is de vereiste VFD-grootte minimaal 12 kW. Dit zorgt ervoor dat de VFD incidentele belastingpieken kan verwerken zonder oververhitting of storing.
Bovendien is het van cruciaal belang om te verifiëren dat de stroomsterkte van de VFD overeenkomt met de vollastampère (FLA) van de motor. Dit omvat het controleren van het typeplaatje van de motor op FLA en ervoor zorgen dat de VFD deze stroom onder alle bedrijfsomstandigheden kan leveren. Bij meer geavanceerde berekeningen kan rekening worden gehouden met factoren als harmonische vervorming, die zowel de voeding als de motor kunnen beïnvloeden. Harmonischen zijn vooral belangrijk in grote of gevoelige installaties, waar ze kunnen leiden tot problemen met de stroomkwaliteit en schade aan apparatuur.
Het gebruik van fabrikantspecifieke tools of online rekenmachines kan dit dimensioneringsproces vereenvoudigen. Deze tools houden rekening met gedetailleerde invoerparameters, zoals motorvermogen, belastingstype en omgevingsomstandigheden, en bieden op maat gemaakte aanbevelingen. Deze aanpak zorgt ervoor dat de geselecteerde VFD goed geschikt is voor de specifieke toepassing, waardoor de efficiëntie en betrouwbaarheid worden verbeterd.
Hoe de VFD-aandrijving met variabele frequentie te onderhouden
Regelmatige schoonmaak
Industriële en commerciële gebieden bevatten veel stof en vuil in de lucht dat zich kan ophopen boven een VFD en de werking ervan negatief kan beïnvloeden. Om dit te voorkomen, moet er, ongeacht het VFD-chassistype, regelmatig worden schoongemaakt voor de VFD. Het koellichaam en de ventilatoren moeten altijd schoon worden gehouden. Periodieke reiniging van VFD's kan worden uitgevoerd door de opeenhoping ervan af te vegen, schoon te maken en met lucht te spuiten.
Temperatuurbehoud
Een andere cruciale tip die moet worden gevolgd voor eersteklas onderhoud van VFD's is dat hun temperatuur moet worden gehandhaafd, aangezien deze meestal worden gebruikt in compacte ruimtes waar hittepieken veel voorkomen. Om de optimale temperatuur te behouden, moet er echter voor een goede luchtcirculatie worden gezorgd. Ook moeten er temperatuurcontrolesystemen worden geïnstalleerd.
Regelmatige visuele inspecties
Een andere proactieve aanpak voor het onderhoud van VFD's zijn regelmatige visuele inspecties. Onderhoudspersoneel met een basiskennis van deze controllers moet ze wekelijks visueel inspecteren om eventuele zichtbare fouten op te sporen. Enkele van de belangrijkste inspecties die moeten worden uitgevoerd, zijn onder meer de werking van ruimtekoelingssystemen, glasvezelkabels, aansluitingen en noodcircuits.
Voorkom het binnendringen van vocht
Water en elektriciteit zijn in geen enkele industriële omgeving een geschikte combinatie en bij de Variable Frequency Drives is dat niet anders. VFD's mogen niet in contact komen met vocht, omdat dit onvermijdelijk verschillende problemen zal veroorzaken, zoals defecten aan apparatuur, grillig gedrag en corrosie. Daarom moeten VFD's droog worden gehouden.
Intacte verbindingen
Het volgende op de lijst met VFD-onderhoudstips is dat u moet zorgen voor goede verbindingen. De elektrische verbindingen zijn mogelijk losgeraakt door de constante trillingen. Losse verbindingen resulteren in een ongelijkmatige werking van de controller.
Onze fabriek
Zhejiang Hertz Electric Co., Ltd., gebaseerd op vermogenselektronicatechnologie, motoraandrijf- en besturingstechnologie, en vertrouwend op geavanceerde productieapparatuur en een rigoureus testproces, bieden wij klanten laagspannings- en middenspanningsfrequentieomvormers, softstarters en servobesturing systemen en aanverwante industriële oplossingen.
